قوس معايرة الوزن الدمية لاختبار الفرامل الأسطوانة

كتيفة معايرة الوزن Cartesykj لمدحرجة اختبار الفرامل

نظرة عامة على المنتج

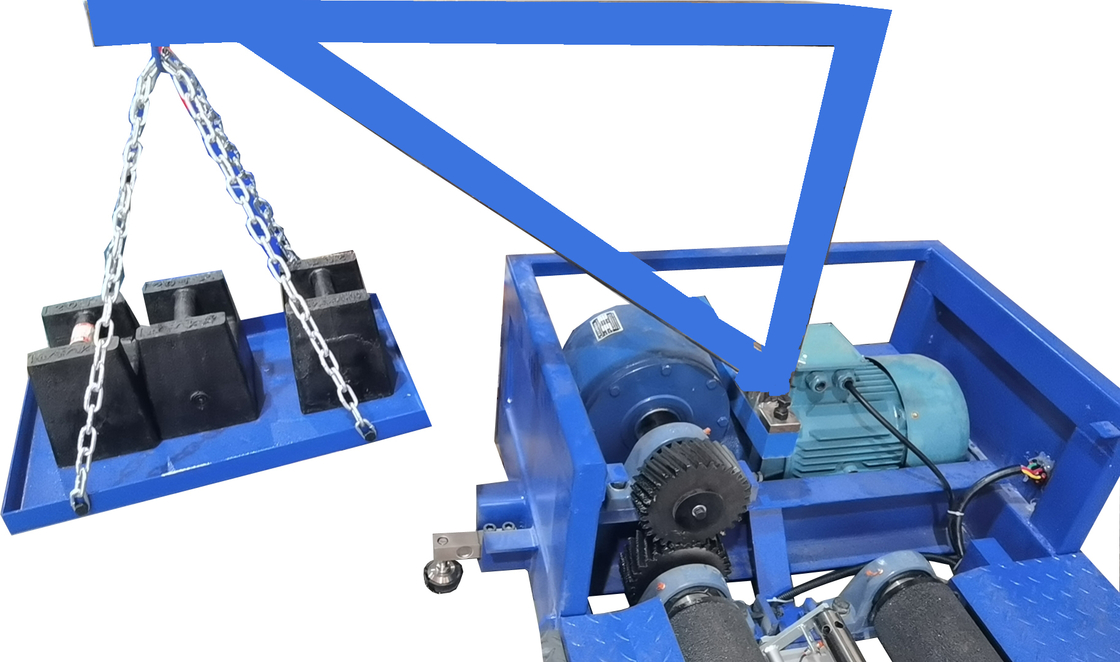

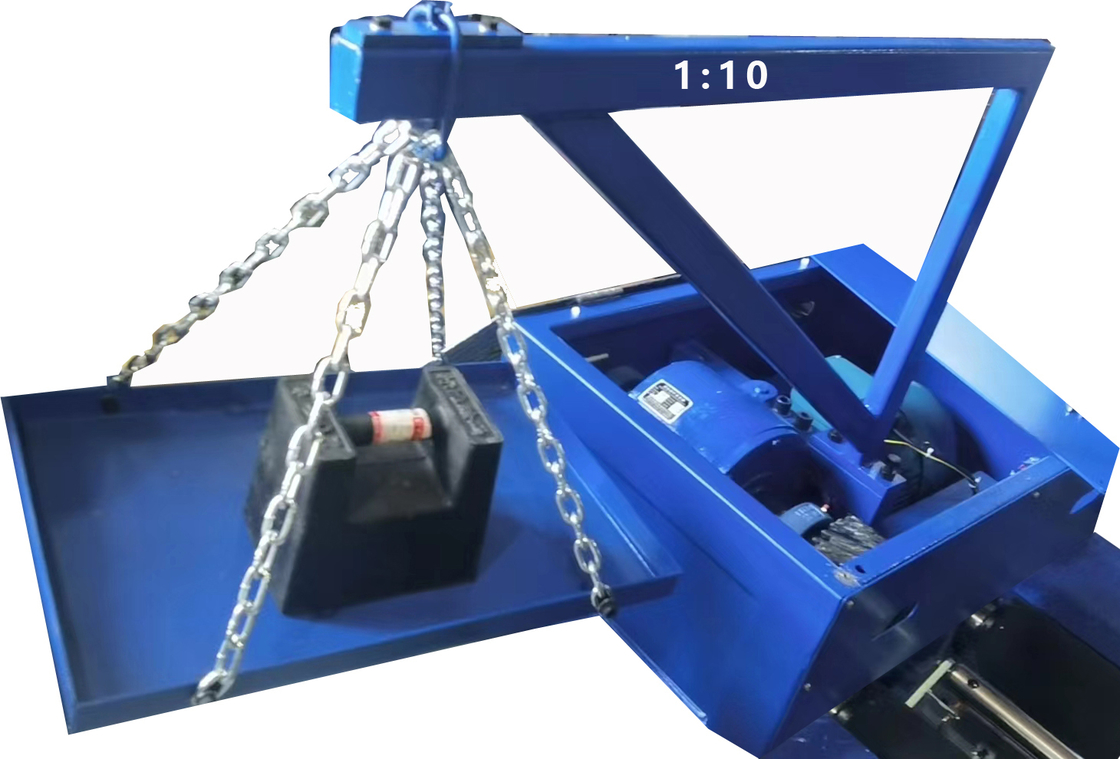

كتيفة معايرة الوزن هي جهاز دعم متخصص مصمم للاستخدام مع دمى الوزن القياسية أثناء معايرة أجهزة اختبار فرامل الأسطوانة. يضمن هذا الجهاز الوضع الدقيق والمستقر لأحمال الوزن على بكرات الاختبار لمحاكاة أحمال المحور الفعلية، مما يسمح بمعايرة دقيقة لأنظمة قياس قوة الفرملة. تعتبر هذه الكتيفة ضرورية لتطبيق أحمال متسقة وقابلة للتكرار دون إتلاف المعدات أو المساس بالسلامة.

الميزات الرئيسية:

متوافق مع أنواع مختلفة من دمى الوزن (مثل كتل 100 كجم، 200 كجم)

هيكل فولاذي متين مع معالجة سطحية مضادة للانزلاق

سهولة المحاذاة مع مراكز الأسطوانات

تصميم قابل للتعديل أو ثابت لمختلف أحجام الأسطوانات أو مسارات الاختبار

مزود بأقفال أمان أو مقابض أو فتحات توجيه للتشغيل الآمن والفعال

كيفية الاستخدام
1. التحضير

أوقف تشغيل جهاز اختبار فرامل الأسطوانة وتأكد من نظافة وجفاف الأسطوانات.

تأكد من أن جهاز اختبار الأسطوانة في وضع المعايرة أو وضع الصيانة.

2. ضع الكتيفة

ضع كتيفة المعايرة فوق أو بجانب الأسطوانات وفقًا لتصميم نظام الاختبار.

تأكد من أن الكتيفة ثابتة ولا تتحرك أثناء تطبيق الوزن.

3. قم بتحميل دمية الوزن

ضع بعناية دمية الوزن المحددة (مثل ما يعادل 500 كجم في كتل معيارية) على الكتيفة.

قم بمحاذاة الدمية فوق مركز منطقة تلامس الأسطوانة لمحاكاة حمل المحور.

4. ابدأ اختبار المعايرة

قم بتنشيط برنامج المعايرة الخاص بجهاز اختبار الأسطوانة.

سيكتشف النظام حمل المحور المحاكي واستجابة قوة الفرملة.

سجل ناتج قوة الفرملة وقارنه بالقيم المتوقعة بناءً على الحمل المعروف.

5. تحليل وتعديل

إذا لوحظت انحرافات تتجاوز التفاوت المسموح به (مثل انحراف القوة بنسبة ±3٪)، فأعد معايرة مستشعرات القوة أو معلمات مقياس البرنامج وفقًا لذلك.

كرر الاختبار لتأكيد الاتساق.

لماذا المعايرة ضرورية
1. ضمان دقة اختبار الفرامل
تقوم أجهزة اختبار فرامل الأسطوانة بتقييم قوة الفرملة لكل محور. تضمن المعايرة باستخدام الأوزان القياسية أن المستشعرات تقيس قوة الفرملة بشكل صحيح بالنسبة لحمل المحور، مما يمنع نتائج النجاح/الفشل الخاطئة.

2. تلبية المتطلبات القانونية والتنظيمية
تتطلب العديد من معايير فحص المركبات الوطنية (مثل GB21861 في الصين، والاتحاد الأوروبي 2014/45) التحقق الدوري من دقة قياس قوة الفرملة. يضمن استخدام دمى الوزن والكتائف المعايرة الامتثال.

3. التحقق من خطية وأداء المستشعر
تساعد المعايرة باستخدام أحمال معروفة في اكتشاف أي انحراف أو عدم خطية أو تحيز ميكانيكي في مستشعرات أو برامج اختبار الفرامل، مما يضمن استقرار القياس على المدى الطويل.

4. بناء الثقة في الاختبار وإمكانية التتبع
توفر المعايرة الموثقة بشكل صحيح باستخدام الأوزان والكتائف المعتمدة دليلًا قابلاً للتتبع على أداء النظام. هذا مهم بشكل خاص لمحطات الفحص وعمليات التدقيق الحكومية وسجلات ضمان الجودة.

طقم موصى به
1 × كتيفة معايرة دمية الوزن (فولاذ، نوع قابل للتعديل/ثابت)

1 × مجموعة دمى الوزن (كتل قابلة للتكوين من 100 كجم إلى 500 كجم)

1 × دليل تعليمات المعايرة

1 × ورقة سجل المعايرة (تنسيق Excel أو مطبوع)

اختياري: شهادة التحقق من تحميل معتمدة
