مؤشر قرص دقيق لمعايرة جهاز اختبار الانزلاق الجانبي

مؤشر قرصي لمعايرة جهاز اختبار الانزلاق الجانبي

نظرة عامة على المنتج
مؤشر القرص هو أداة قياس إزاحة ميكانيكية عالية الدقة تستخدم عادة لمعايرة أجهزة اختبار الانزلاق الجانبي. يقيس الإزاحة الجانبية الطفيفة للوحة الانزلاق تحت ظروف التحميل الثابتة، مما يسمح للمستخدمين بتقييم ما إذا كان الجهاز يحتوي على أخطاء إزاحة والتحقق من دقة مخرجات المستشعر. يتم استخدامه عادةً مع لوحات المعايرة القياسية أو منصات المعايرة أو الأجهزة المنزلقة.

لماذا المعايرة ضرورية
ضمان دقة الاختبار
تُستخدم أجهزة اختبار الانزلاق الجانبي لتقييم حالة محاذاة العجلات الأمامية للمركبة (مثل زاوية التقارب أو الانحراف). قد تؤدي نتائج الاختبار غير الدقيقة إلى أحكام خاطئة حول أداء توجيه السيارة، مما يؤثر على السلامة والامتثال.

الامتثال للمعايير التنظيمية ومعايير الجودة
وفقًا للمعايير الوطنية لفحوصات المركبات (مثل GB21861 في الصين)، يجب معايرة أجهزة اختبار الانزلاق الجانبي بشكل دوري لضمان أن قيم الانزلاق المقاسة ضمن نطاق الخطأ المقبول (عادةً ±1 م/كم أو ±0.5 م/كم).

التحقق من خطية وثبات المستشعر
بمقارنة الإزاحة المادية التي يظهرها مؤشر القرص مع قيمة الانزلاق التي يعرضها النظام، يمكن للمستخدمين تحديد ما إذا كان خرج المستشعر يعاني من انحراف نقطة الصفر أو أخطاء القياس.

كيفية الاستخدام
1. التحضير
نظف سطح جهاز اختبار الانزلاق الجانبي للتأكد من أن اللوحة أو القضيب المنزلق يتحرك بحرية.

قم بتركيب لوحة الانزلاق القياسية أو كتلة المعايرة على آلية الأسطوانة الخاصة بالجهاز.

قم بتركيب مؤشر القرص على حافة المنصة أو حامل المعايرة، مع التأكد من أن طرف المؤشر يلامس جانب لوحة الانزلاق مع التحميل المسبق المناسب (عادةً أقل من 0.1 مم).

2. خطوات المعايرة
تصفير القرص: اضبط مؤشر القرص على الصفر عن طريق محاذاة الطرف مع لوحة المعايرة تحت التحميل المسبق الخفيف.

حرك اللوحة: ادفع لوحة الانزلاق ببطء لمحاكاة حركة عجلة السيارة التي تمر فوق الجهاز (عادةً ±10 مم من الحركة).

تسجيل الإزاحة: سجل في نفس الوقت قيمة الإزاحة الميكانيكية (بالملم) التي يظهرها القرص وقيمة الانزلاق (بالمتر/كم) المعروضة على نظام جهاز اختبار الانزلاق الجانبي.

التحويل والمقارنة: قم بتحويل قراءة القرص إلى قيمة انزلاق (م/كم) وقارنها بقراءة النظام لحساب أي انحراف.

الضبط إذا لزم الأمر: إذا تجاوز الخطأ التسامح المسموح به، أعد معايرة خرج المستشعر أو عامل القياس البرمجي أو معلمات وحدة التحكم.
 ملاحظات
يجب التحقق من مؤشر القرص باستخدام كتلة قياس معتمدة أو عن طريق وكالة قياس معتمدة قبل الاستخدام (الدقة النموذجية: 0.01 مم).

يجب أن تتحرك لوحة المعايرة بسلاسة دون أن تتعطل أو تسبب احتكاكًا مفرطًا لضمان الحصول على نتائج دقيقة.

يوصى بالمعايرة المنتظمة كل 6 إلى 12 شهرًا، ويجب توثيق سجلات المعايرة بشكل صحيح.

يمكن أيضًا استخدام مستشعر إزاحة ليزر أو مقارن رقمي للتحقق المتبادل إذا لزم الأمر.

 مجموعة المعايرة الموصى بها

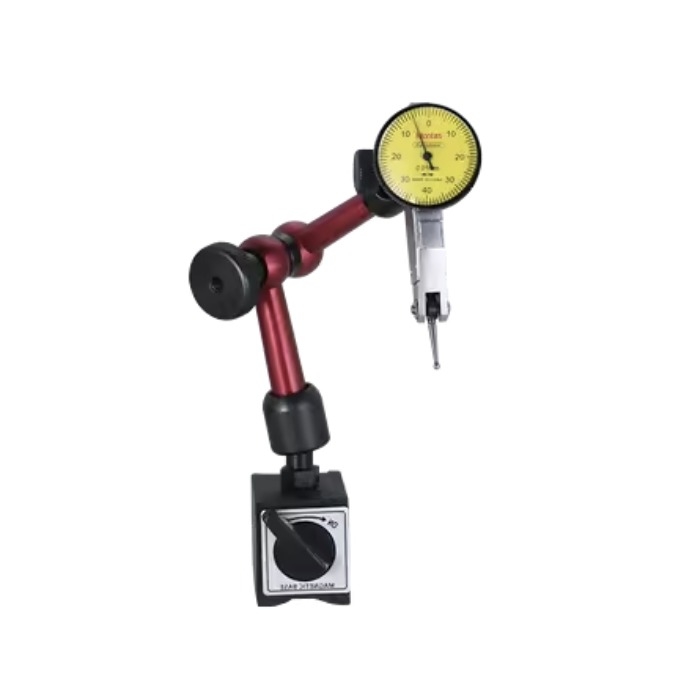

1 × مؤشر قرصي من النوع الرافعة (نطاق 0–1 مم، دقة 0.01 مم)

1 × لوحة انزلاق معايرة قياسية

1 × حامل تركيب أو ذراع معايرة

1 × ورقة سجل معايرة (قالب Excel)
