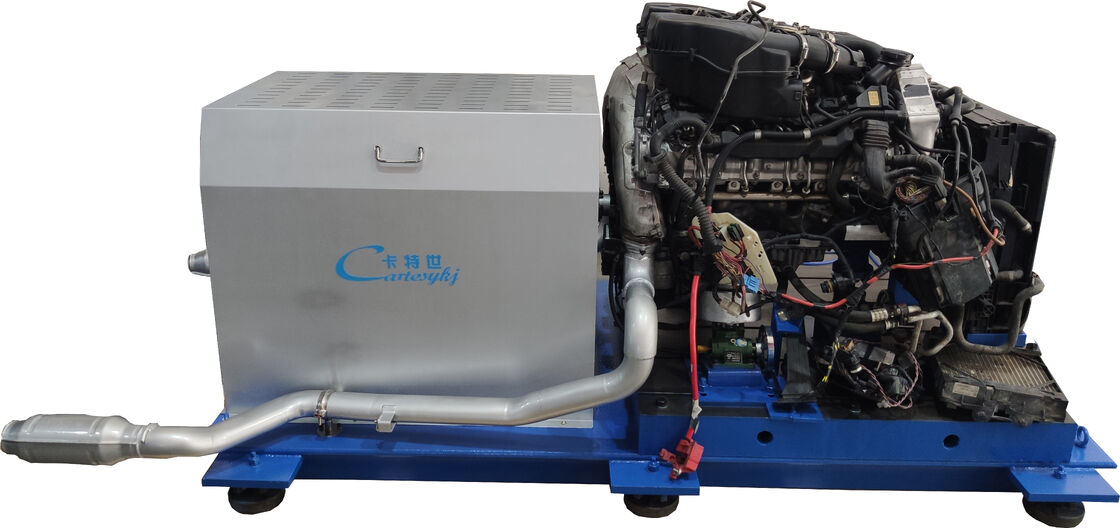

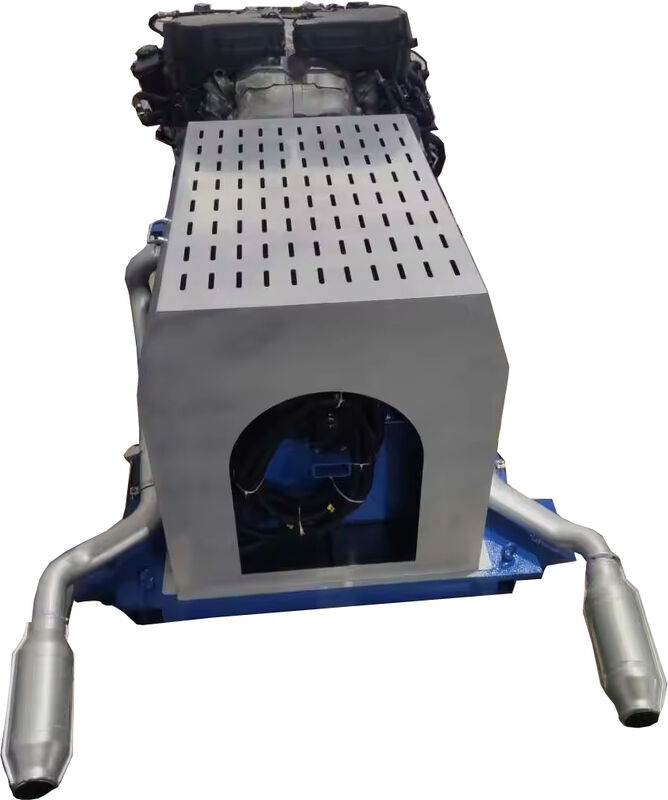

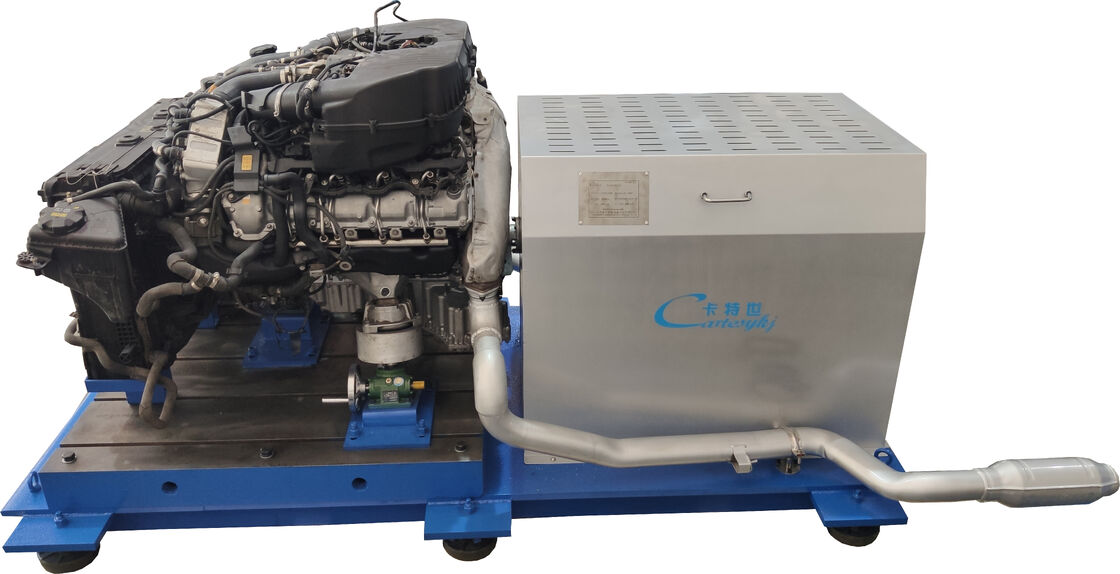

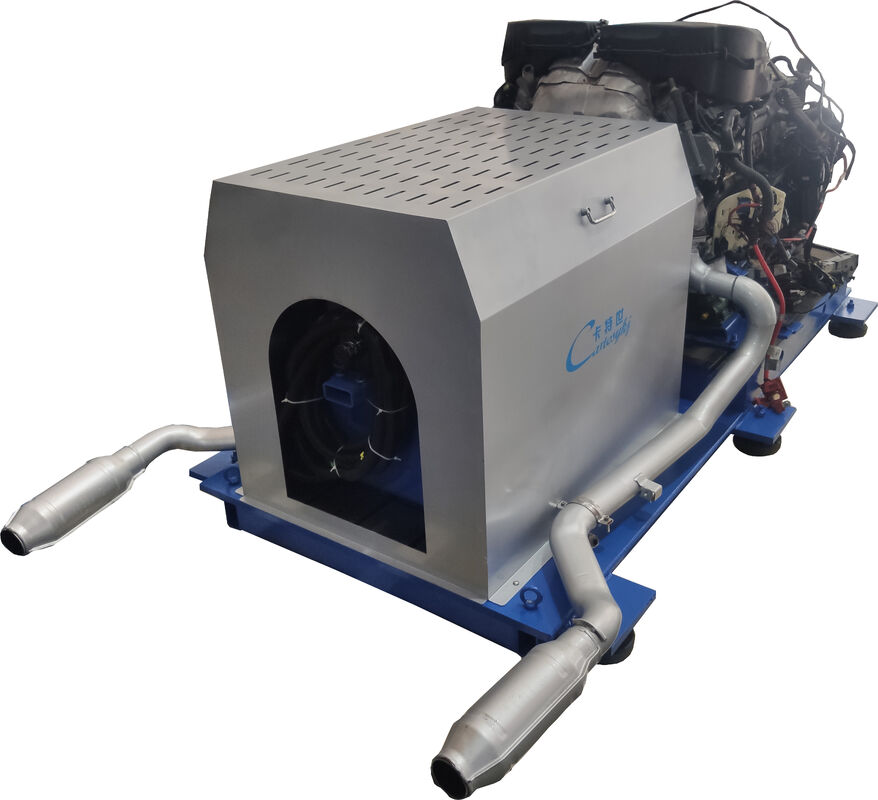

دينامومتر محرك المركبات الدينومتر مع 1000P القوة المسموحة للاستيعاب، ± 0.2٪ FS دقة عزم الدوران والاختبار ثنائي الاتجاه

تم تصميم مقياس دينامومتر محرك السيارات Cartesy لقياس القوة الفعالة لمحركات المركبات وتقييم كفاءة آلات النقل. باعتباره حلًا متقدمًا لاختبار قدرة التحميل، فإن منضدة اختبار المحرك هذه تجد تطبيقات واسعة عبر الأبحاث وفحص الجودة والتصنيع والصيانة وصناعات الخدمات.

• نطاق اختبار واسع لتقييم الأداء الشامل
• القدرة على الاختبار ثنائي الاتجاه لتطبيقات متعددة الاستخدامات
• سرعة دوران عالية مسموح بها وبدقة استثنائية
• لحظة منخفضة من القصور الذاتي لأداء سريع الاستجابة
• دقة قياس عالية (±0.2% قياس عزم الدوران FS)
• الاستجابة السريعة لتغيرات التحميل المفاجئة
• مثالية لمقاعد الاختبار التي يتم التحكم فيها تلقائيًا
• متوافق مع أنظمة التحكم بالكمبيوتر

يشتمل نظام مقياس قوة المحرك CARTESY على ما يلي:

• برامج القياس والتحكم المهنية
• نظام التحكم الذكي
• وحدة الدينامومتر الحالية الدوامة
• نظام مساعد السائق
• خزانة تحكم مخصصة
• استكمال الملحقات الداعمة

تتكون وحدة التيار الدوامي من الجزء الثابت والدوار والملفات الكهرومغناطيسية والمغناطيسات الكهربائية على كلا الجانبين. إنه يعمل على أساس المبادئ الكهرومغناطيسية حيث يتم إنشاء تيارات إيدي عندما يقطع موصل مغناطيسي متحرك خطوط القوة المغناطيسية، مما يخلق عزم دوران مقاوم.

عندما يتدفق التيار الكهربائي عبر المغناطيس الكهربائي، يتم إنشاء مجال مغناطيسي. في الوقت نفسه، يتم إنتاج تيارات دوامية قوية على الدوار الدوار، مما يحول الطاقة الكهربائية إلى طاقة حرارية. يتم تبديد هذه الحرارة في الهواء بواسطة مروحة تبريد الدوار، مما يخلق مقاومة خالية من الاحتكاك بين الجزء الثابت والدوار.

أين:
N – الحمل، الوحدة: نيوتن (N)
ن – سرعة الدوران، الوحدة: ص/دقيقة

أين:
N – الحمل، الوحدة: نيوتن (N)
L – طول الذراع المحسوب والمثبت عند 0.95493 متر

ملحوظة:لحساب قوة الفرامل بشكل سريع ومريح باستخدام قراءات قياس قوة الدينامومتر، تم اعتماد ذراع وزن بطول 0.9738 متر أو مضاعفه البسيط. أثناء المعايرة الثابتة، يتوافق وزن 1 كجم مع قيمة العرض 10N أو مضاعفاتها، مما يؤكد طول الذراع المحسوب بـ 0.95493 مترًا.
