أداة المعايرة لجميع أنواع اختبار الفرامل

نظرة عامة على المنتج:تعليمات جهاز اختبار المكابح الأسطواني وتحميل المحور...
جهاز المعايرة هذا هو نظام معايرة عالمي مصمم للتحقق من دقة وأداء أنواع مختلفة من معدات اختبار المكابح، بما في ذلك أجهزة اختبار المكابح الأسطوانية واللوحية والتسارع (الطرق).
من خلال محاكاة قوى وأحمال الكبح المعروفة، فإنه يضمن أن المستشعرات والوحدات الإلكترونية والبرامج الموجودة داخل نظام الاختبار تقدم نتائج قياس موثوقة وقابلة للتتبع.
يتضمن نظام المعايرة عادةً آلية تحميل ميكانيكية، وأجهزة استشعار للقوة، ومجموعات أوزان قياسية، وأدوات محاذاة.

تشمل المعدات القابلة للتطبيق:

• جهاز اختبار المكابح الأسطواني

• جهاز اختبار المكابح اللوحي

• جهاز اختبار التباطؤ / مكابح الطريق

الميزات الرئيسية:

• متوافق مع أنواع متعددة من أجهزة اختبار المكابح (أسطوانية، لوحية، تباطؤ)

• يستخدم التحميل الميكانيكي أو الهيدروليكي لمحاكاة قوى الكبح الحقيقية

• مزود بأجهزة استشعار قوة أو مقاييس عزم دوران عالية الدقة (دقة ≤ ±1%)

• هيكل تركيب قابل للتعديل لسهولة المحاذاة والتكيف مع المعدات المختلفة

• شهادة معايرة اختيارية قابلة للتتبع معتمدة من قبل مؤسسة قياس

تعليمات الاستخدام:

1. مرحلة التحضير

   • تأكد من أن جهاز اختبار المكابح نظيف ويعمل بشكل صحيح ومُعد لوضع المعايرة أو الصيانة

   • قم بإعداد علامات تحذير أو حواجز لمنع التشغيل غير المقصود أثناء المعايرة

2. قم بتثبيت جهاز المعايرة

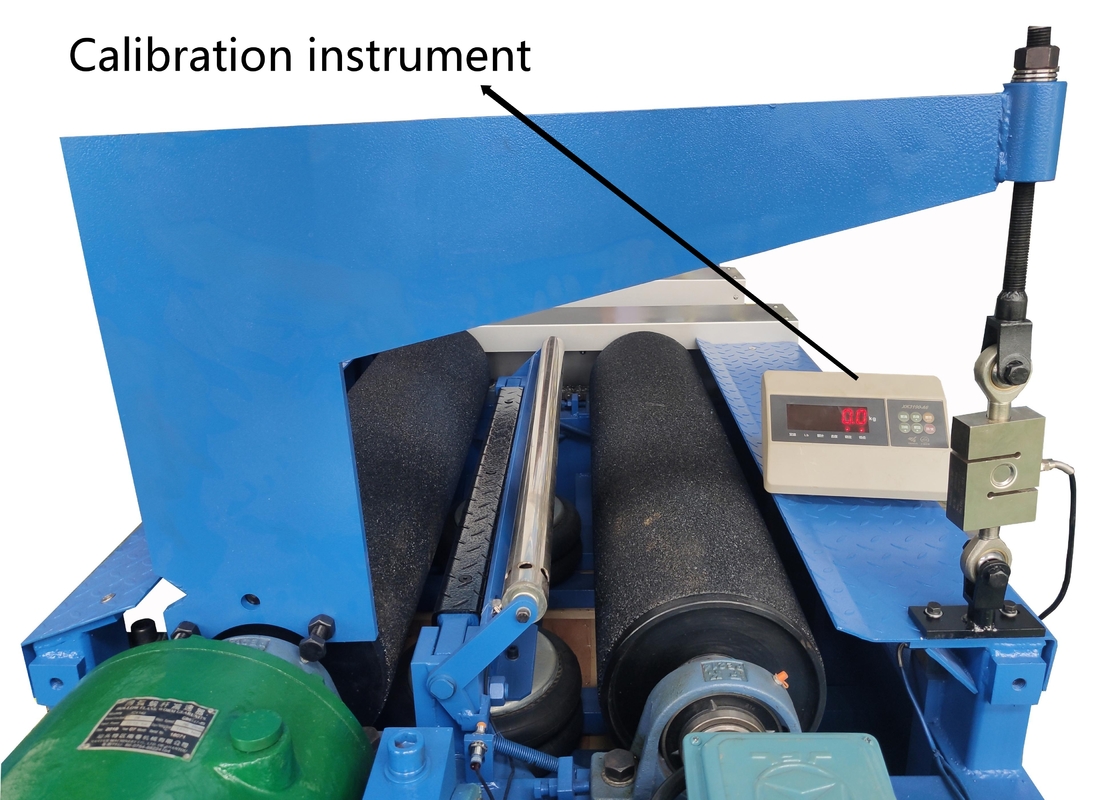

   • جهاز اختبار المكابح الأسطواني: قم بتوصيل شريط المعايرة أو ذراع عزم الدوران بعمود الأسطوانة

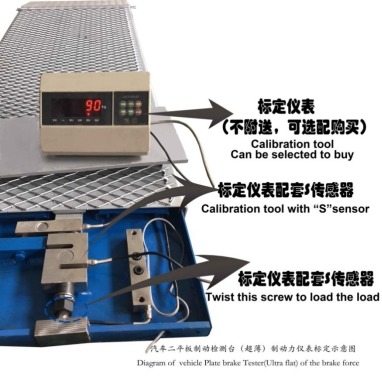

   • جهاز اختبار المكابح اللوحي: ضع مستشعر القوة أو الأوزان القياسية على لوحة الاختبار

   • جهاز اختبار التباطؤ: قم بتطبيق قوة كبح مرجعية باستخدام جهاز محاكاة ديناميكي

3. تطبيق حمل أو قوة كبح معروفة

   • استخدم جهاز المعايرة لتطبيق حمل أو عزم دوران معروف على نظام الاختبار (على سبيل المثال، 1000 نيوتن أو 2000 نيوتن متر)

   • سجل القراءات من نظام الاختبار وقارنها بالقيم الفعلية المطبقة من جهاز المعايرة

4. المقارنة والتعديل

   • احسب الانحراف أو الخطأ

   • إذا تجاوز الانحراف التسامح المسموح به (على سبيل المثال، ±3%)، فاضبط المعلمات الداخلية للاختبار (مثل مقياس البرنامج أو إزاحة المستشعر)

   • كرر الاختبار حتى تتطابق القيم المقاسة مع القيم المرجعية

لماذا المعايرة ضرورية؟

1. ضمان دقة نتائج اختبار المكابح

   • تؤثر دقة اختبار المكابح بشكل مباشر على سلامة السيارة. قد تبالغ المعدات غير المعايرة في تقدير أو التقليل من أداء الكبح، مما يؤدي إلى تقييمات غير صحيحة.

2. الامتثال للمعايير القانونية والفنية

   • تتطلب المعايير الوطنية والدولية (على سبيل المثال، GB21861، ISO 21069، EU 2014/45) المعايرة المنتظمة لأجهزة اختبار المكابح لضمان عمليات فحص صالحة للمركبات.

3. تحديد انحراف المستشعر أو التآكل الميكانيكي

   • قد تتغير المستشعرات والهياكل الميكانيكية بمرور الوقت. تساعد المعايرة المنتظمة على اكتشاف الأخطاء وتصحيحها على الفور لتجنب المخاطر المحتملة.

4. توفير سجلات اختبار قابلة للتتبع والتدقيق

   • بالنسبة لمراكز الفحص ومرافق الإصلاح التجارية، تعمل سجلات المعايرة الكاملة كدليل على موثوقية المعدات والامتثال، مما يفي بمتطلبات التدقيق والشهادات.

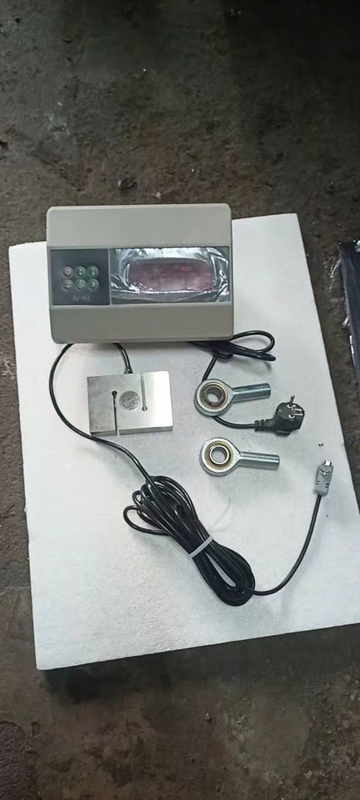

تكوين مجموعة المعايرة الموصى بها:

• 1 × جهاز معايرة اختبار المكابح العالمي

• 1 × مستشعر قوة / عزم دوران عالي الدقة (النطاق: 0–5000 نيوتن أو 0–5000 نيوتن متر)

• 1 × مجموعة أوزان قياسية (لمحاكاة الحمل)

• 1 × مجموعة أدوات التركيب والمحاذاة

• 1 × سجل المعايرة (تنسيق إلكتروني أو ورقي)

• اختياري: 1 × شهادة معايرة قابلة للتتبع (معتمدة من قبل وكالة قياس طرف ثالث)
